NF-Verstärker

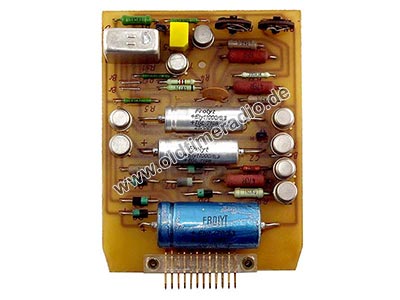

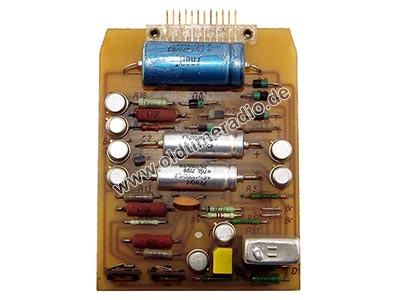

Abhörverstärker     8701175
Hersteller:   unbekannt

Baujahr: 1974
B x H x T (mm): 80 x 26 x 111
Gewicht (kg): 0,087
Gerätenummer: ohne
Originalpreis: unbekannt
Spannungsversorgung: extern
Gehäuse: ohne
Transistoren: 8: 2 x KF 517, 6 x SF 127
Dieser NFV-Verstärker dient als Abhörverstärker in elektroakustischen Anlagen (ELA).
Er ist in der Tragbaren ekektroakustischen Anlage TELA 74 eingebaut. Über einen Lautsprecher (1 VA) oder eine Hör-Sprechgarnitur besteht dadurch die Möglichkeit die angeschlossenen Tonquellen unabhängig von der laufenden Übertragung einzeln zu Kontroll- und Regiezwecken abzuhören.
Ein Relais (GBR 111) verhindert eine Rückkopplung durch Abschaltung des Abhörlautsprechers bei gleichzeitiger Benutzung des Mikrofones.
