zusammengetragen von: Jürgen Tiedmann

Zubehör

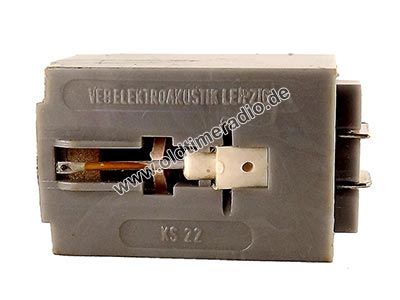

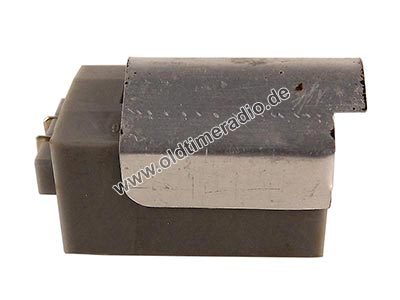

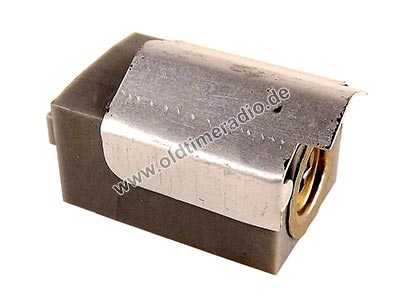

Kristall Tonabnehmersystem     KS 22
(KS 22 N / KS 22 S / KS 22 SD)
Hersteller:   VEB Elektroakustik Leipzig

Baujahr: 1970
B x H x T (mm): 16 x 13 x 28
Gewicht (kg): 0,008
Gerätenummer: ohne
Originalpreis: 25,00 M (KS 22 SD)
Spannungsversorgung: ohne
Gehäuse: Plaste

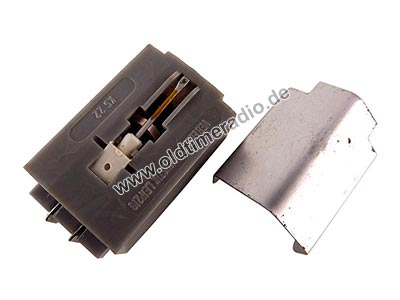

Piezoelektrisches Kristall-Abtastsystem (Seignettesalz) für Schallplatten mit verschiedenen Nadelträgern ("N" = Normalrillen-Saphir / "S" = Stereo-Saphir = weiße Markierung / "SD" = Stereo-Diamant = gelbe Markierung). Die Nadelträger können nach Verschleiß ausgetauscht werden (auch untereinander). Das Abtastsystem trägt nur die Bezeichnung "KS 22". Je nach eingesetztem Nadelträger wurden diese dann unter den Bezeichnungen "KS 22 N", "KS 22 S" oder "KS 22 SD" vertrieben.

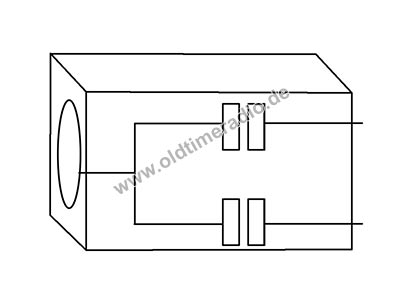

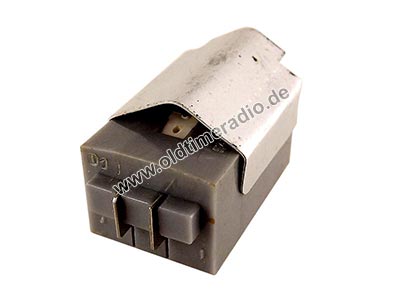

Die Wandlerelemente sind an den beiden hinteren Kontakten angeschlossen, am Frontring die Masse (Abschirmung). Auflagekraft 7 p +/- 1 p.
Letzte Änderung dieser Seite: 20.08.2022
